Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence. Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software è scaricabile gratutamente, previa registrazione, qui
PSpice è un software gratuito, scaricalo qui

Monostabile NE555

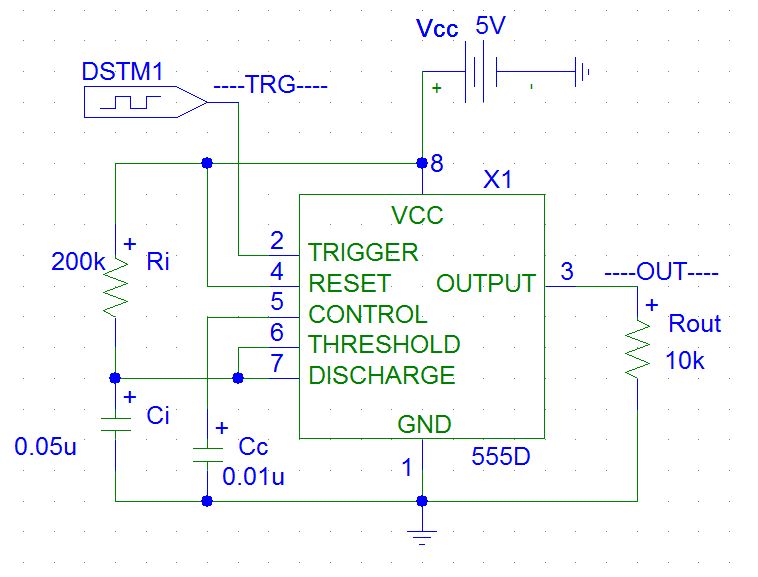

NE555 configurato come monostabile

In corrispondenza dei fronti di discesa in ingresso al trigger, l'uscita passa allo stato instabile (alto) per un tempo di durata prefissata.
Durata degli impulsi:
Ti=1.1·Ci·Ri

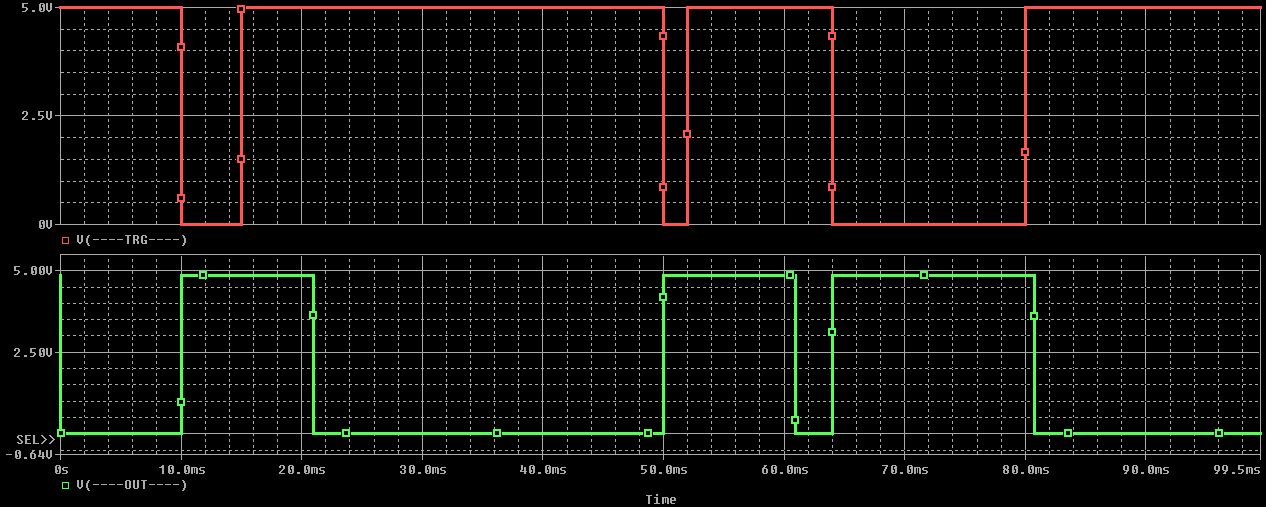

Usare l'accortezza di riportare il Trigger a livello alto prima che sia trascorso un tempo Ti per evitare risultati indesiderati quali quelli illustrati in figura all'istante 64ms (varia la durata degli impulsi).

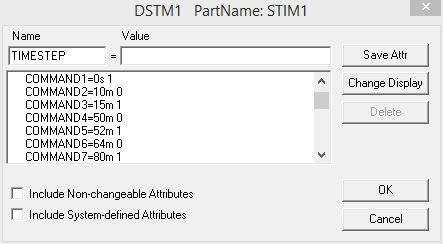

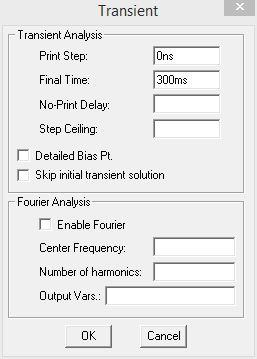

andamento1circuitopartsetupzip

MOSFET: circuito di amplificazione di piccoli segnali (ORCAD Capture Lite)

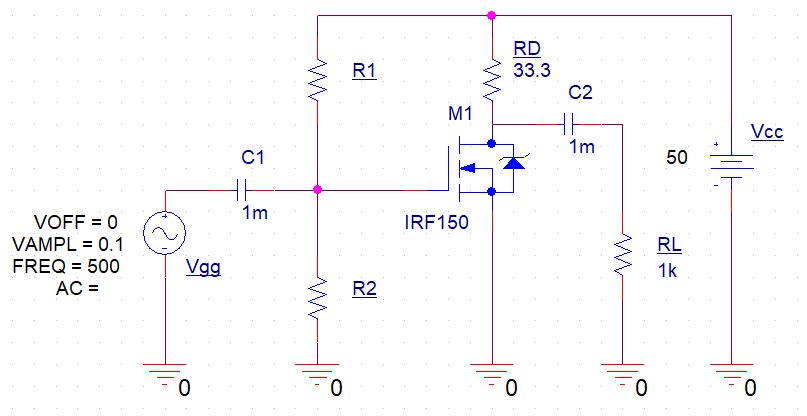

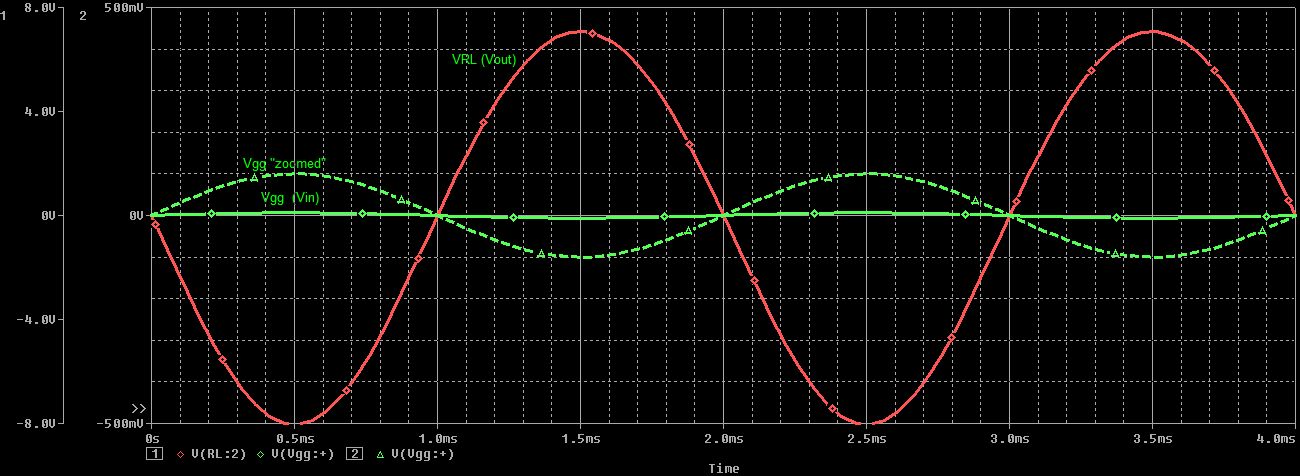

Amplificazione di un segnale in tensione

Enancement E-MOSFET IRF150

andamento1circuitosetup1zip

MOSFET (Enancement): caratteristiche (ORCAD Capture Lite)

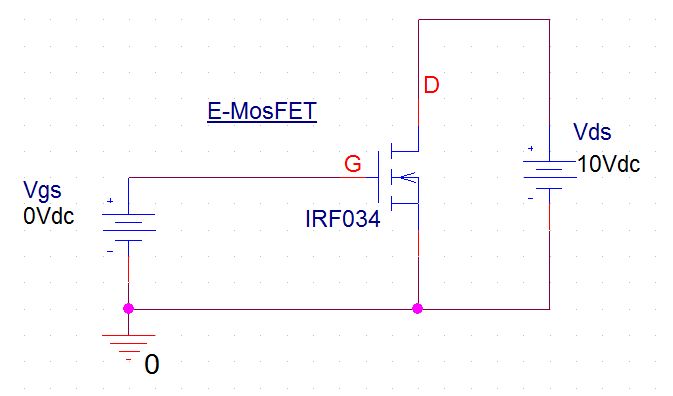

Caratteristiche di ingresso (di trasferimento) e di uscita (di drain) di un E-MOSFET

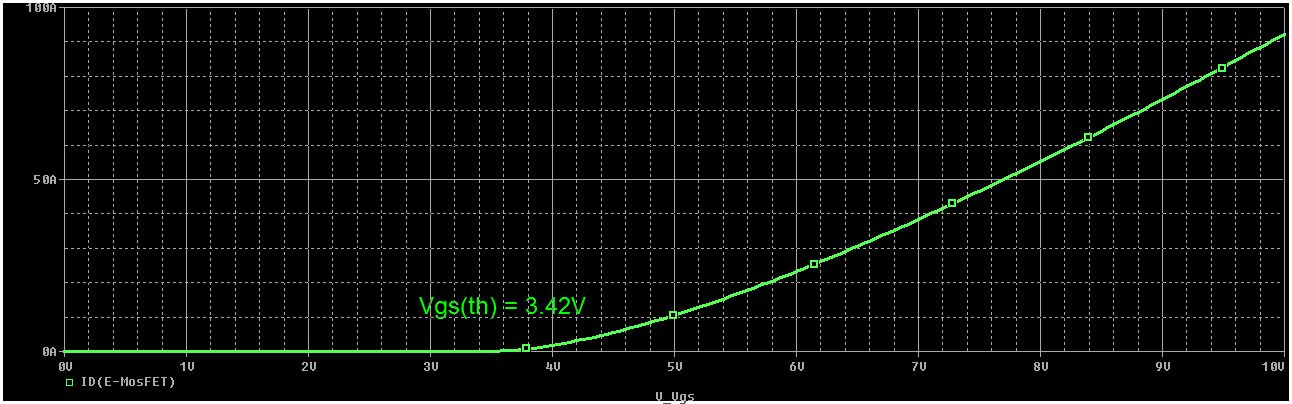

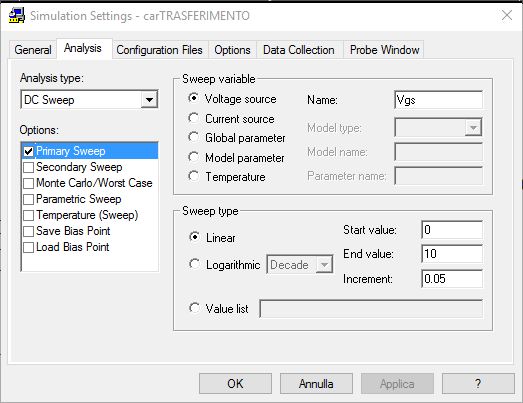

Per visualizzare la caratteristica di trasferimento viene usata una unica DC-Sweep che fa variare la tensione di Gate (VGS) da 0V a 10V mentre la VDS viene mantenuta costante. Su questo grafico è evidente la tesione di soglia (VGS(th)) del MOSFET IRF034.

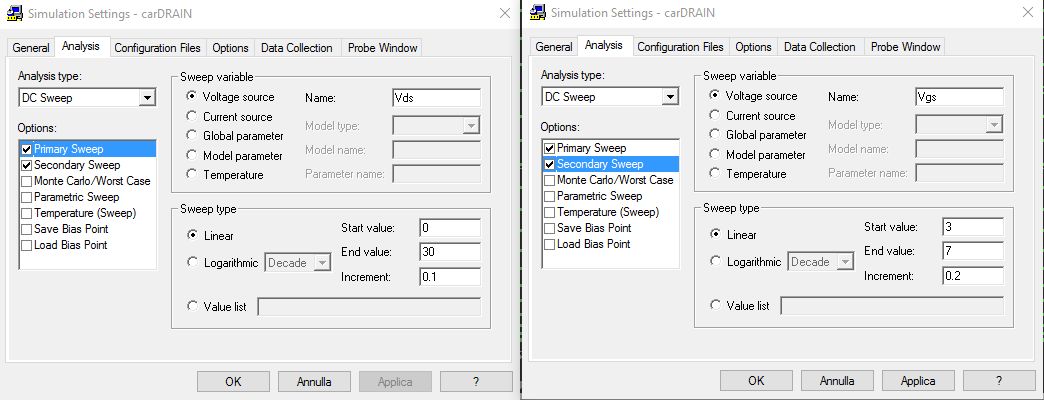

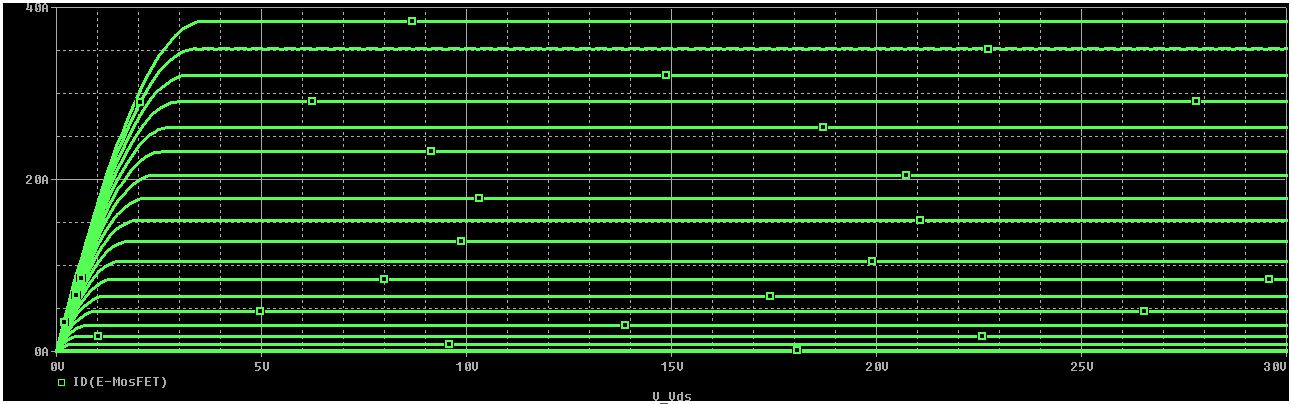

Per le caratteristiche di Drain vengono usate 2 DC-Sweep: la "Primary Sweep" deve essere assegnata a VDS per farla comparire sulle ascisse; la "Secondary Sweep" a VGS per renderla il parametro della simulazione.

andamento1andamento2circuitosetup1setup2
