Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence. Tutto il materiale pu essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione di tutti la propria esperienza, invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software scaricabile gratutamente, previa registrazione, qui
PSpice un software gratuito, scaricalo qui

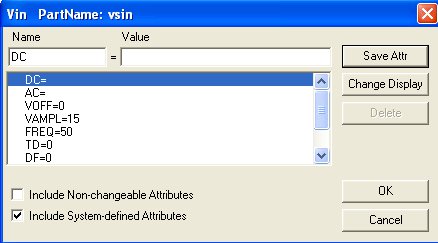

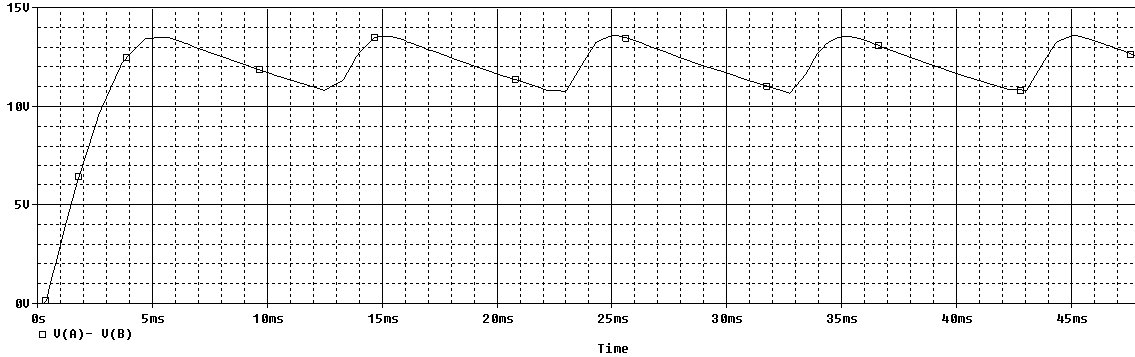

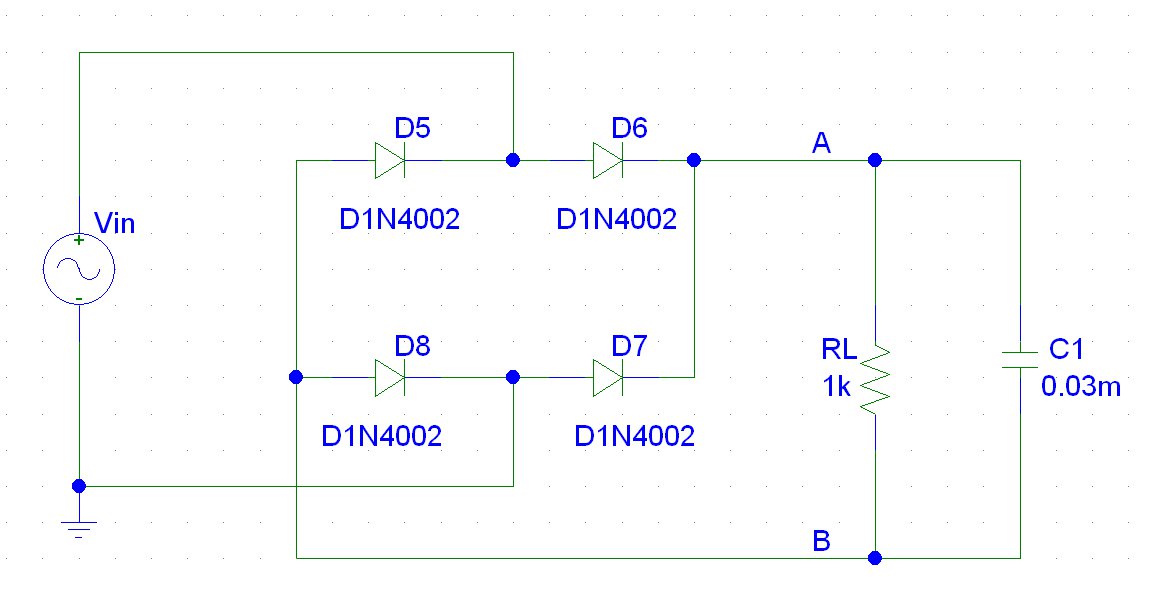

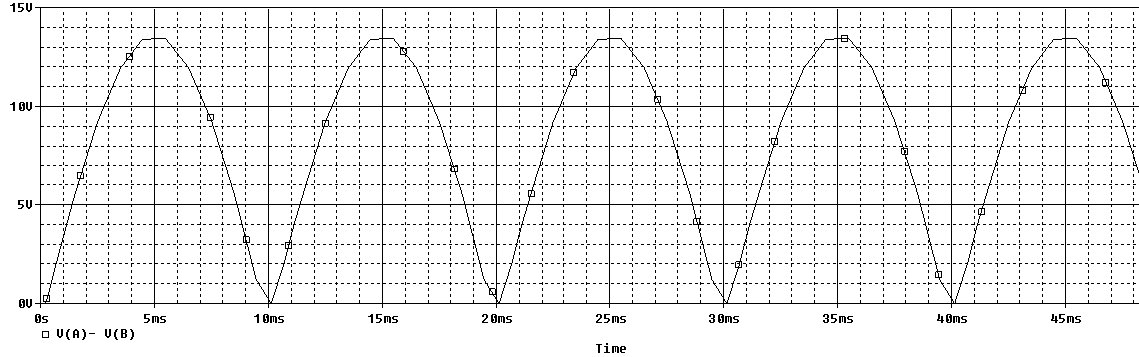

Raddrizzatore a Ponte di Graetz

Raddrizzatore o rettificatore a doppia semionda a ponte di diodi (ponte di Graetz)

E' un dispositivo che serve a raddrizzare un segnale bipolare (bidirezionale) cio a trasformarlo in un segnale unipola (monodirezionale). Il raddrizzatore, collegato ad altri componenti, usato per trasformare la corrente alternata in corrente continua.

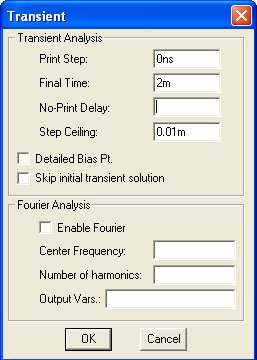

andamento1andamento2circuitopartsetupzip

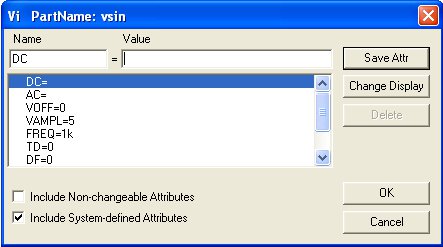

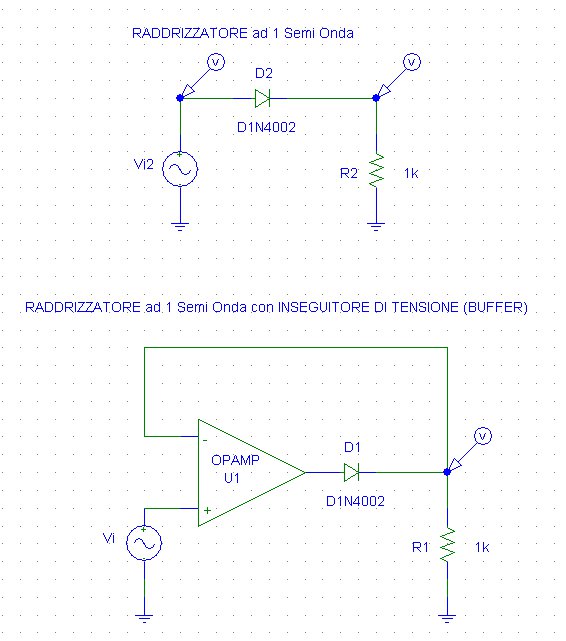

Raddrizzatore ad una semionda

Raddrizzatore ad una semionda con e senza buffer

La semionda negativa viene azzerata, il valore medio del segnale diventa diverso da zero. Aggiungendo un Buffer (AO configurato come inseguandamento1circuitopartsetupzip

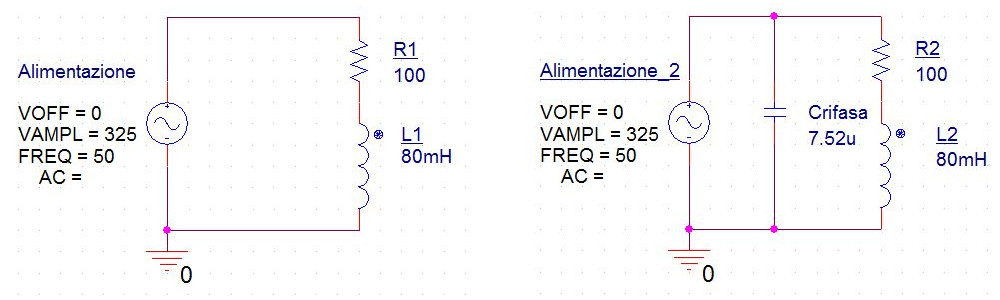

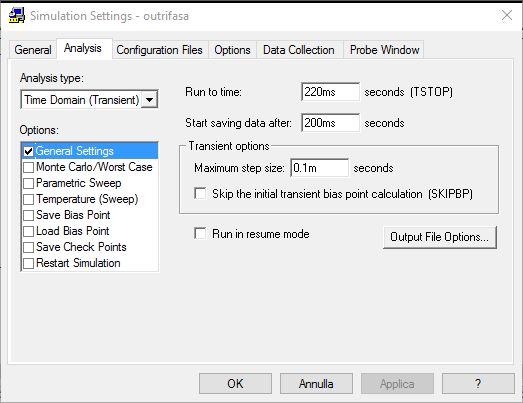

Rifasamento (ORCAD Capture Lite)

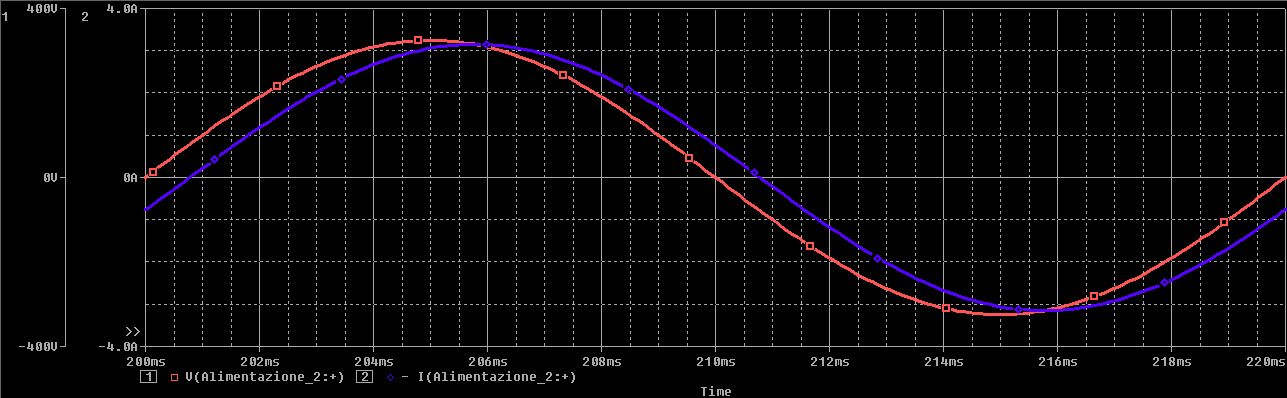

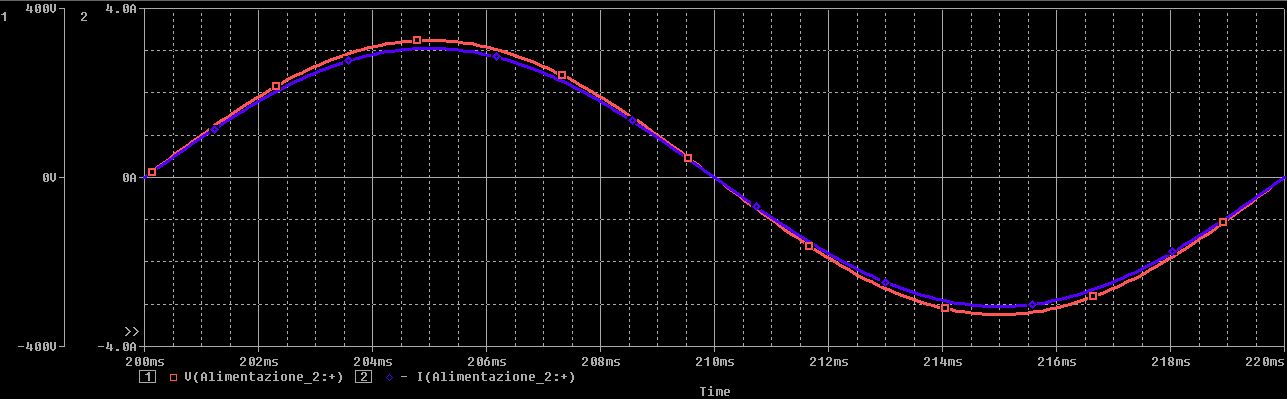

Corrente e tensione prima e dopo l'inserzione di un condensatore di rifasamento

Nella scheda appunti si trova una pagina su questo argomento, vedi la sezione "Regime sinusoidale"

andamento1andamento2circuitosetupzip
