Simulazioni PSpice: Controllo di potenza ad una semionda - Si veda la sezione appunti per una descrizione dettagliata -

Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence. Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software è scaricabile gratutamente, previa registrazione, qui
PSpice è un software gratuito, scaricalo qui

SCR: controllo di potenza

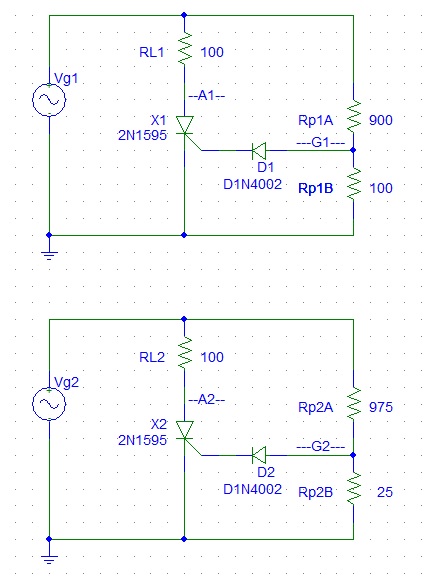

Controllo di potenza ad una semionda

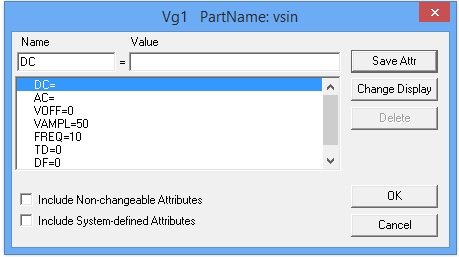

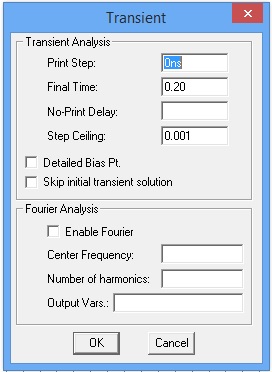

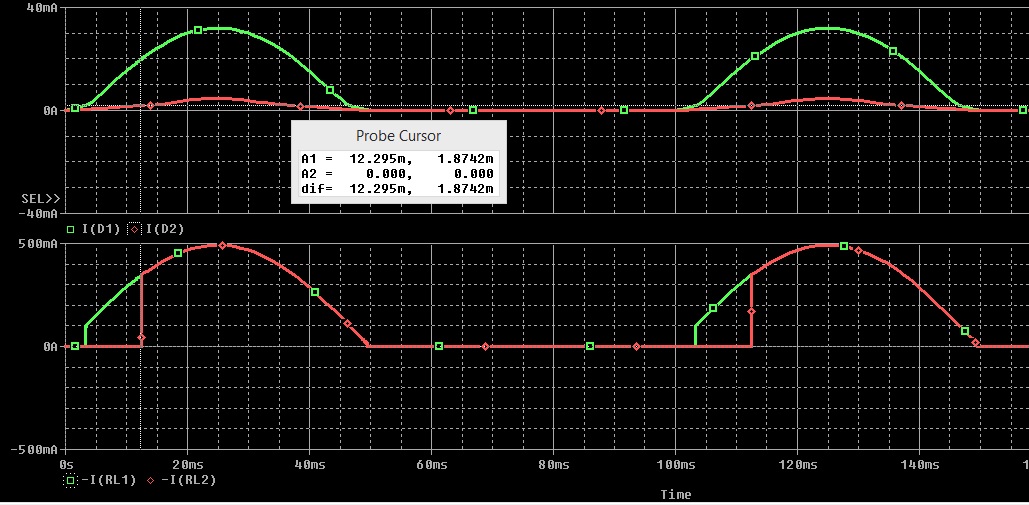

L'SCR si innesca quando la corrente raggiunge circa 1.9mA. Nel primo circuito ciò avviene prima perchè, dato il diverso rapporto tra le R_p1A, R_p1B ed R_p2A, R_p2B, risulta V_--G1-- > V_--G2--

SCR: misura dei parametri caratteristici

Si veda la sezione appunti per una descrizione dettagliata

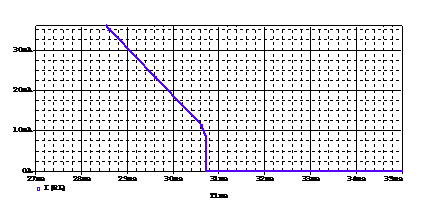

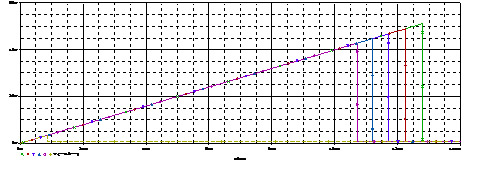

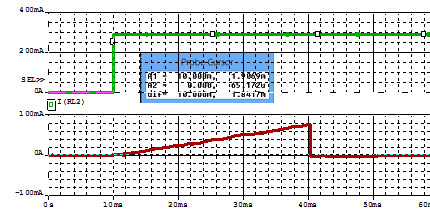

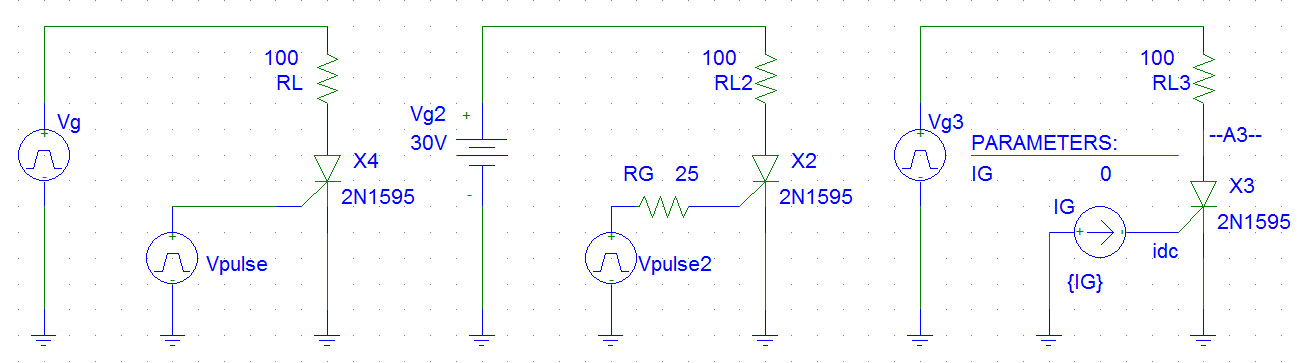

Determinazione della corrente di mantenimento I_H dell'SCR (Holding Current) Determinazione della corrente di aggancio I_L dell'SCR (Latching Current) Determinazione della corrente di Trigger di Gate I_GT dell'SCR (Gate Trigger Current) Determinazione della corrente di Tensione Diretta di Breakover V_BRF dell'SCR (Forward Breakover Voltage)
