Raccolta di programmi realizzati mediante il software Scilab, soprattutto orientati alla creazione di grafici; la compatibilità con MatLab non è garantita al 100% ma Scilab
è sicuramente una alternativa molto valida, e gratuita, al più evoluto ma costoso fratello maggiore.
Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione
di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
Scilab è un software open source gratuito e può essere scaricato
qui

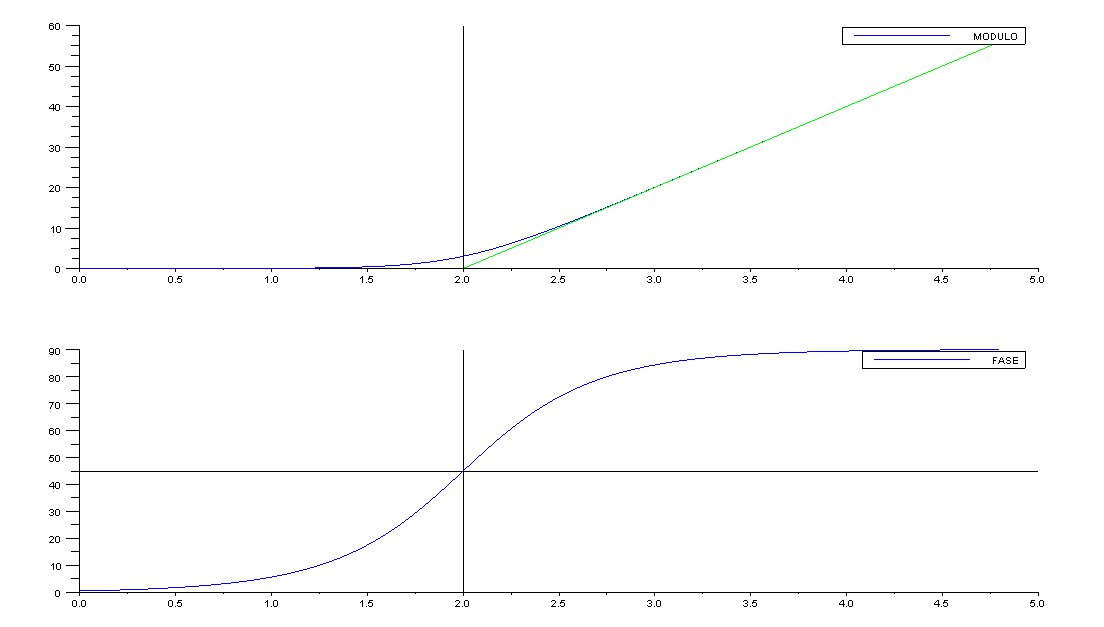

Diagrammi di Bode di G(s)=1+τs
FdT con uno zero reale. diagrammi realizzati calcolando modulo e fase senza utilizzare la funzione integrata "Bode()"

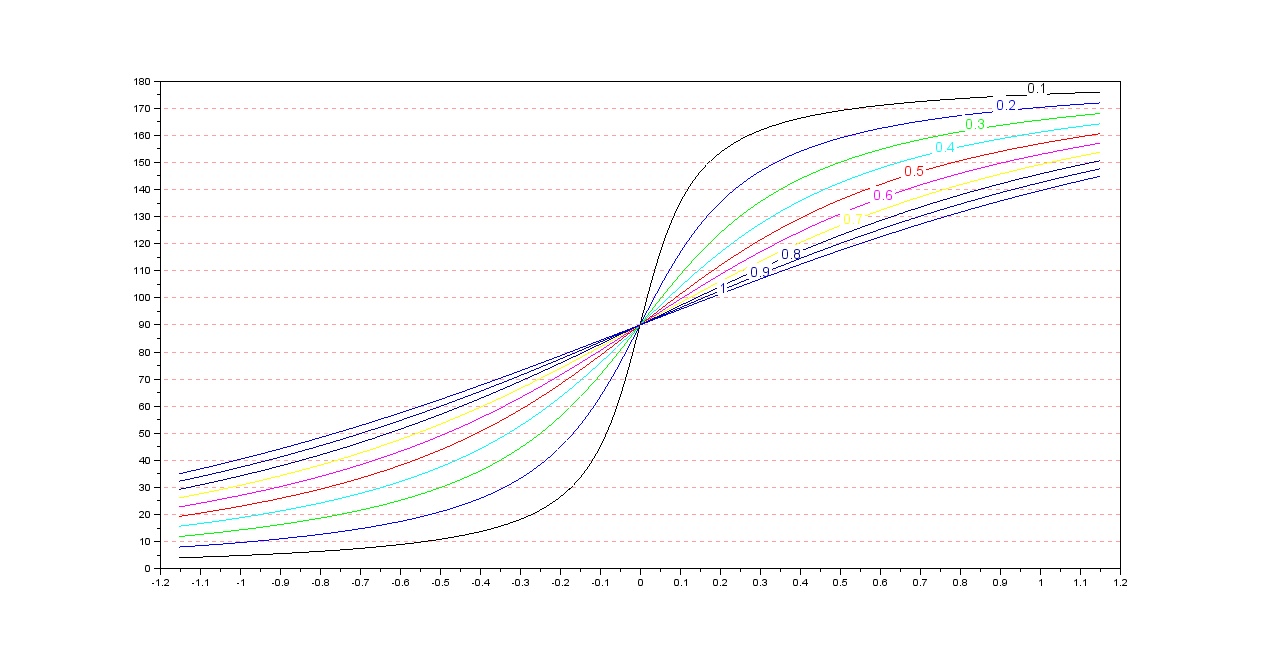

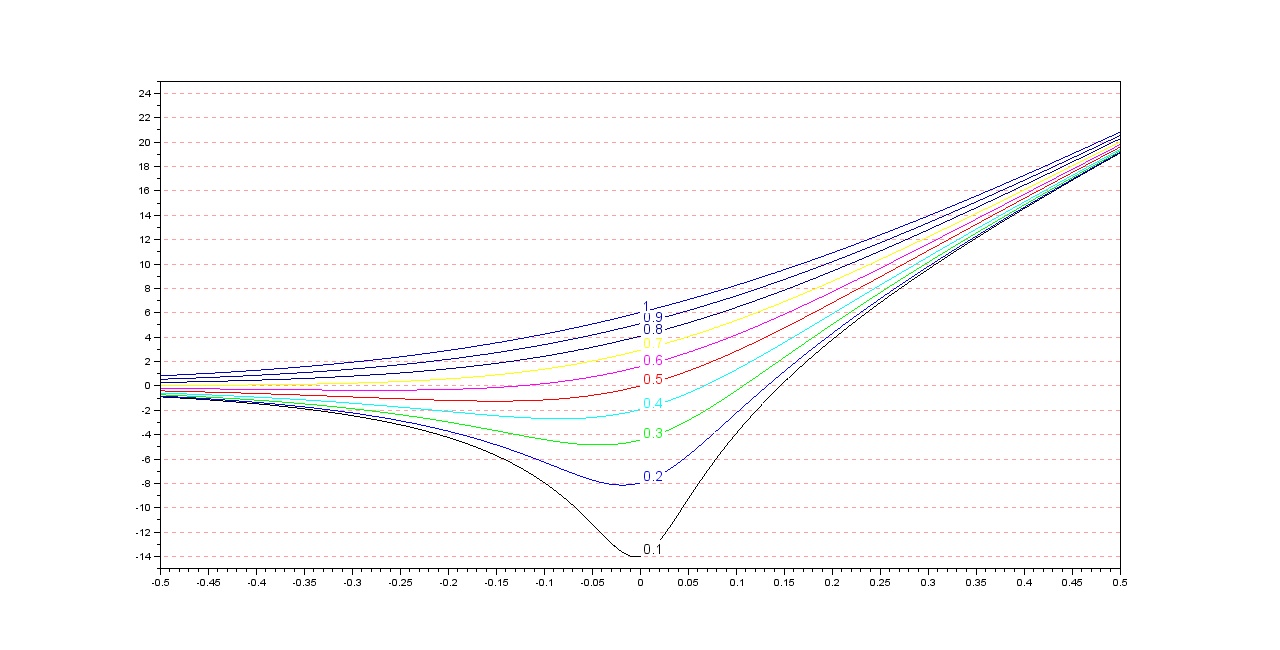

Diagrammi di Bode di una funzione di trasferimento con coppia di zeri complessi G(s)=s²+2ξωns+ωn²
parametrizzata rispetto ξ con passo 0.1, 0.1≤ ξ ≤1. Si è scelto ωn=1 per avere guadagno unitario per ω tendente a zero;
Nell'esempio viene utilizzata la funzione di Scilab get('current_entity') per ottenere un handle delle etichette e delle curve così da poterne impostare
il colore ed altre proprietà. In Scilab la current_entity è l'ultimo oggetto creato ed ancora esistente.
Per il calcolo del modulo in deciBell e della fase in gradi si può utilizzare la funzione dbphi()

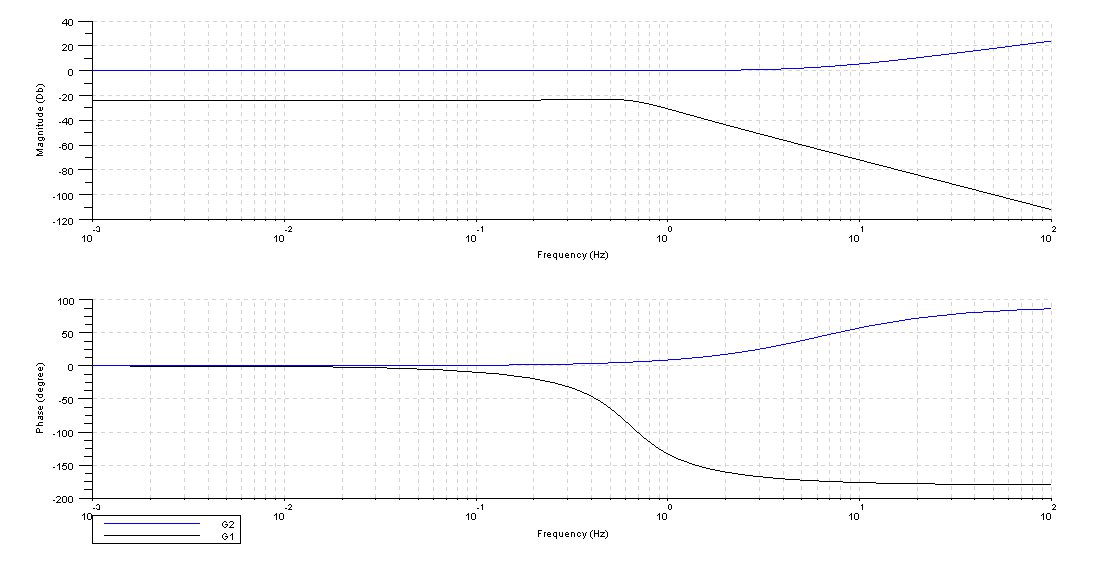

Diagrammi di Bode di due generiche funzioni di trasferimento G1(s) e G2(s)
sullo stesso diagramma

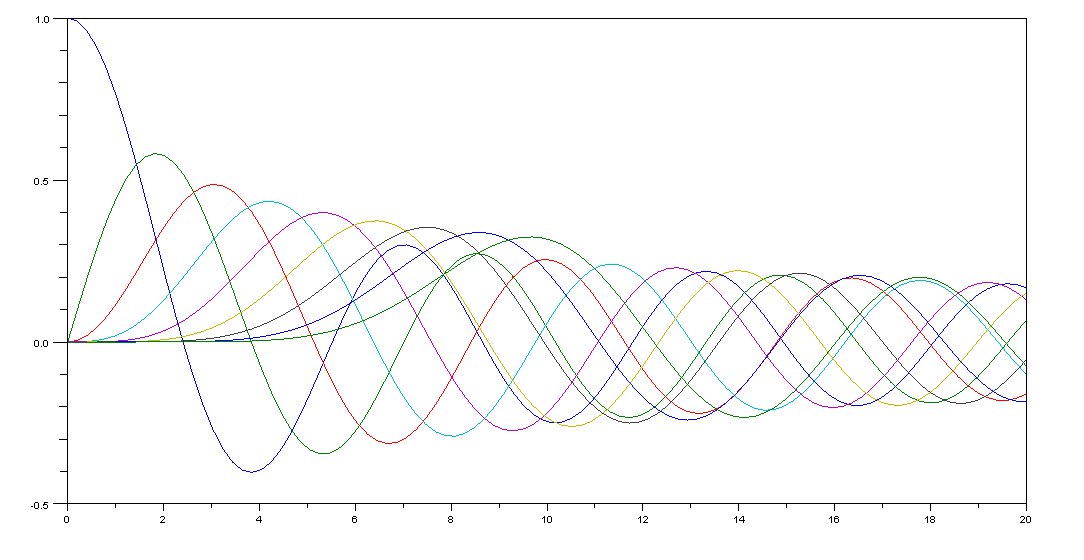

Funzioni di Bessel
graficate in un intervallo e fino ad un ordine a scelta
